一、概述

　　调节挡板风门用于风粉、烟气等介质的流量调节，常用于以下场合：一、二次风比例，磨煤机，送、引风机入口的冷热一次风道；循环烟气管道等，烟气流量（再循环烟气管道）、磨煤机通风量和热风温度等。

       二、结构组成：

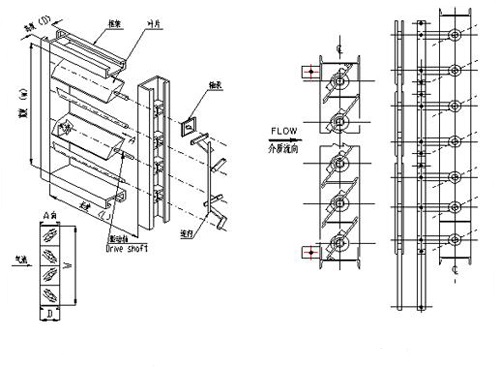

　　由结构框架、挡板叶片、密封片、前后轴封、轴承连杆系统及驱动装置六部分组成。叶片由薄板冲压整体焊接结构，调节挡板风门可由结构框架翼与风道焊接或法兰连接。

        三、设备特点：

　　 1、良好的调节性能：挡板开度在0°-90°范围内由电动执行器来保证，其阻力系数与开度之间接近线性关系。

　　 2、挡板叶片具有流线型导流翼形状，改善气流尾流均匀分配状态，防止颤抖。可有效的降低颤抖剧烈时会造成密封与轴系的损坏。

       3、调节灵活性：电动执行器的驱动力矩参照烟风道的流量压力温度以及轴承和连杆的结构所有状态来确定，优化设计驱动力所需转动力矩。执行机构驱动杆与挡板风门的连杆采用辊轴连杆连接，使挡板调节时转动自如。

　   4、 特殊要求时可作隔绝用，在既要调节又需隔断的场合，可选用加强密封型使用。

       5、主要技术参数：    最高工作压力：＜3000mmH2O

       最高工作温度：＜420℃

       工 作 介  质：冷、热风或烟气

       行        程：0-90°

       全关漏 风 率：＜1%（密封型结构）

       四．订货需知

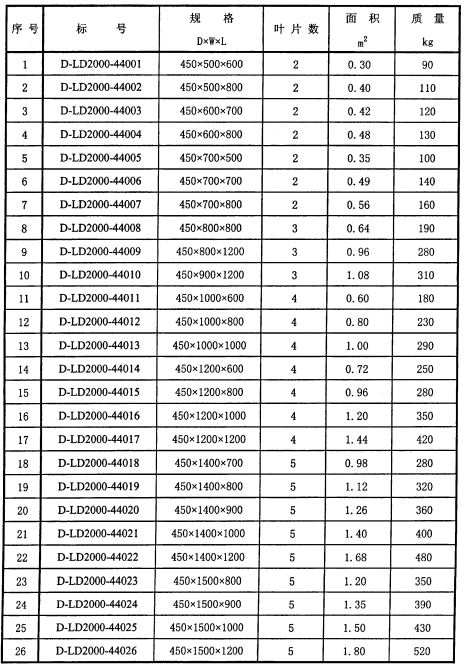

      调节挡板风门规格中的宽(W)、高(H)或内径(D)是指门框的内径尺寸，长度(L)是指调节挡板风门两安装法兰面间的长度尺寸。

按用户要求设计调节挡板风门的宽(W)、高(H)或内径(D)及长(L)的尺寸。

       调节挡板风门在订货时须提出使用工况参数：

　    1、接口尺寸，工作介质

 　   2、最高工作压力Pa，最高工作温度℃

　    3、管路方向（水平/垂直/倾斜）

　    4、安装位置（室内/室外）

 　   5、与管道间的连接方式（焊接/法兰连接）
