插板风门的特点及应用
浏览:1027次   发布日期:2022-01-10

       插板式风门是用插板作启闭元件,并随插板上下移动,以实现全开、全关的一种阀门。 插板风门由插板门本体、驱动、锁紧执行器组成,启、闭由驱动、锁紧执行器完成,本体采用偏心轮原理密封,工作时偏心轮压紧门板,使门四周密封填料紧贴门板完成遮断流体,保证插板门的内漏率为0%,同时对启闭轴和锁紧轴密封涵内通高于系统管道压力500Pa的密封空气,有效的防止了冷、热空气的外泄漏。

       插板风门动静间隙有严密可靠的密封措施。风门的密封板接合面及各轴颈法兰处,无论是在开启状态还是在关闭状态均无冷或热空气外漏和内漏,特别是锁紧装置和驱动装置的轴承处保证严密不漏。

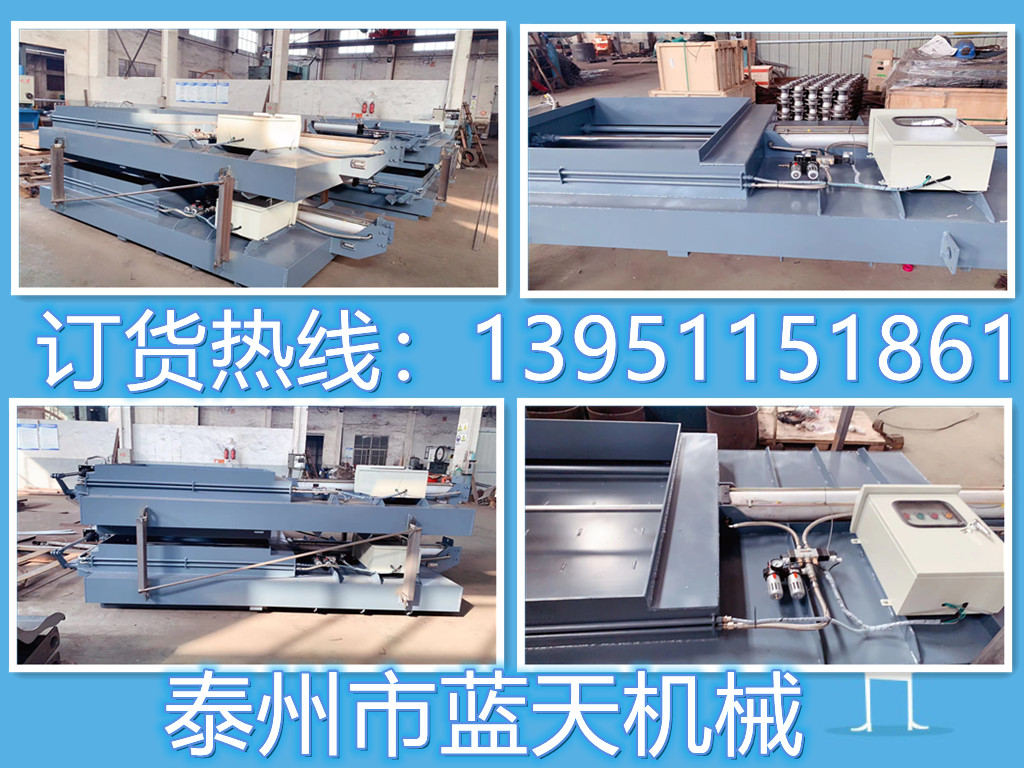

插板式气动隔绝门1

       插板风门的特点:

       1.方便迅速、流体阻力小、可以经常操作;

       2.结构简单、体积小、质量轻、维修方便;

       3.在低压下,可以实现良好的密封,关断性能好。

       插板风门在管路中主要起关断介质流量,压力、和切断通路之用。大型高温风门一般用于烟风道和煤气管道。广泛用于电力、水力、石油、化工、矿山等部门。
